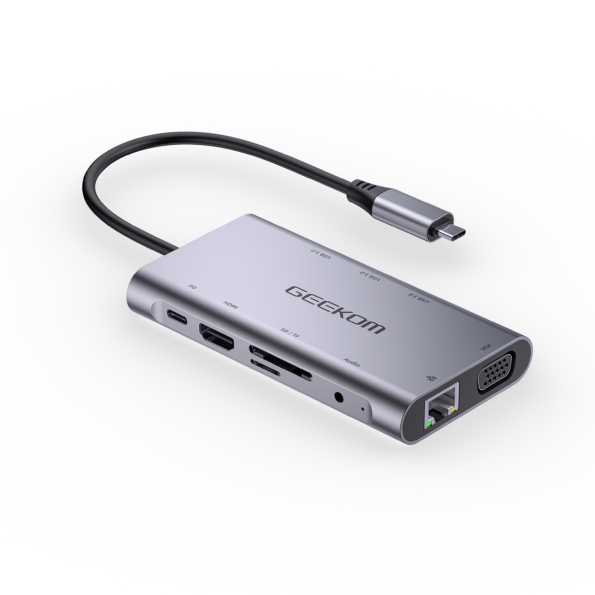

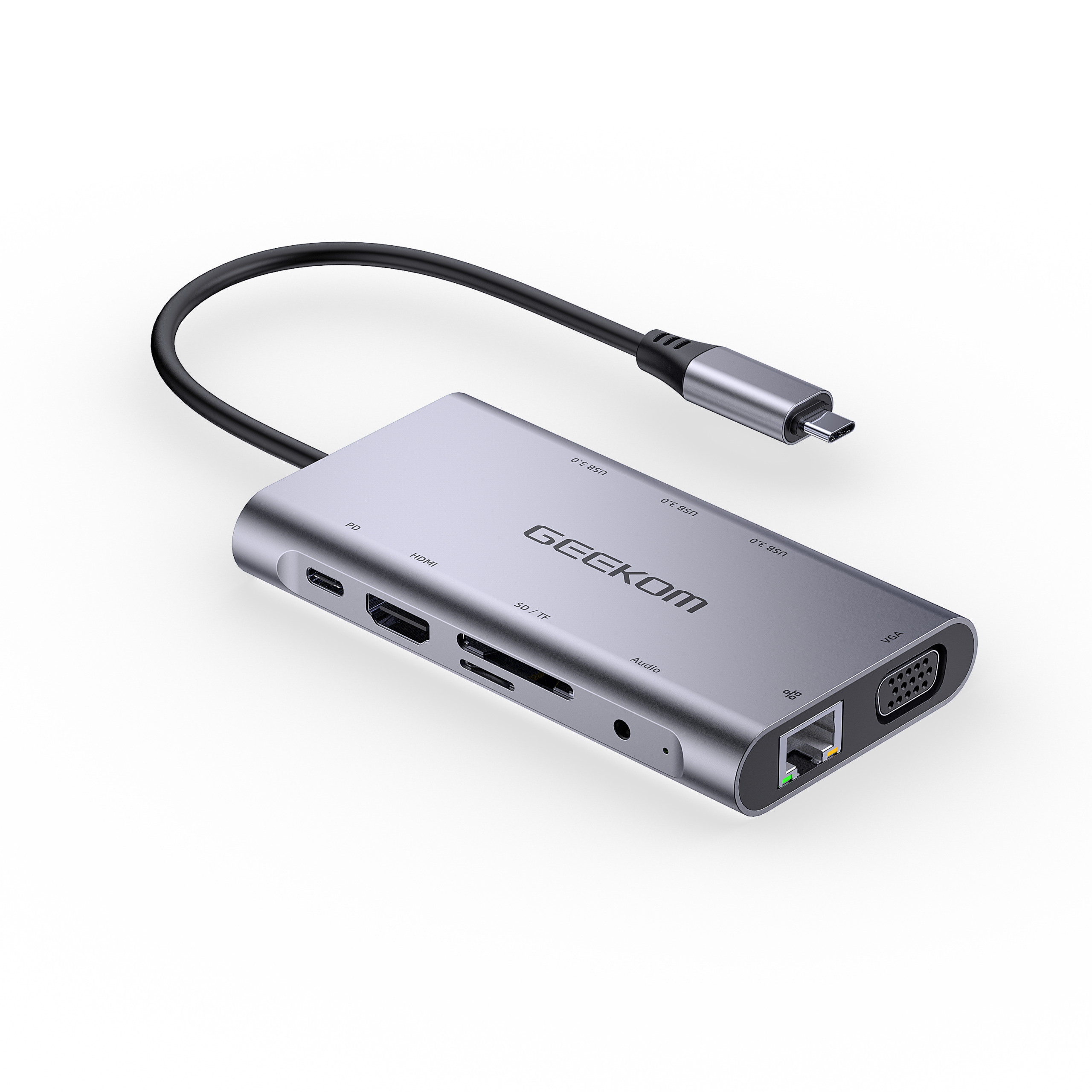

Эта док-станция USB-C с несколькими портами позволяет подключать главный компьютер к мониторам или устройствам с портами HDMI, VGA и USB3.0, а также позволяет вашему главному компьютеру получать доступ к быстрой сети с помощью порта Gigabit Ethernet. Кроме того, слот для карт SD /MMC и microSD позволяет получить доступ к внешней памяти главного компьютера, а разъем USB-C позволяет заряжать главный компьютер.

1 Размеры

Рисунок 1-1 Размеры (единица измерения: мм [дюйм])

1.1 Структура

1.2 Порт и сцена приложения       Рисунок 1-2 Порт и сцена приложения

Таблица 1-1 Описание порта

2 Упаковочный лист и эксплуатация

2.1 товарная накладная

Прежде чем приступить к использованию данного устройства, пожалуйста, проверьте упаковку и убедитесь, что в транспортировочной коробке находятся следующие предметы:

1. Основной блок x1
2. Руководство пользователя x1 Рисунок 2-1 Упаковочный лист

2.2 Операция

*Подключите разъем USB-C этого устройства к Macbook
*Подключите три порта USB3.0 к трем USB-устройствам
*Подключите порт HDMI к HD-дисплею с помощью одного кабеля HDMI
*Подключите порт VGA к дисплею высокой четкости с помощью одного кабеля VGA
*Подключите гигабитный порт Ethernet данного устройства к маршрутизатору Ethernet с помощью кабеля Ethernet
*Подключите стереопорт к наушнику
*Вставьте карты Micro SD и SD/MMC в порты кард-ридера
*Подключите порт зарядки Type C, он может заряжать MacBook и поддерживать одновременную работу этого адаптера

Примечание:

1. Когда к устройству подключен разъем USB-C док-станции расширения, мышь, подключенная к порту USB 3.0, заработает не сразу, и произойдет задержка в несколько секунд, что является нормальным явлением.
2. При подключении данного устройства к Chromebook видеосигнал VGA может не отображаться на экране монитора VGA при определенных разрешениях
3. При подключении и отключении адаптера PD подключенные USB-устройства мгновенно отключаются, а затем повторно подключаются через несколько секунд, поэтому во избежание возможной потери или повреждения данных не отключайте адаптер PD от сети переменного тока во время передачи данных
4. При считывании данных с подвижного жесткого диска большой емкости, пожалуйста, подключитесь к PD для зарядки.
5. Рабочая температура составляет около 45 °C, что является нормальным состоянием при лихорадке.
